光电式耐震电接点压力表YDX-100/150-Z

光电式耐震电接点压力表YDX-100/150-Z

光电式耐震电接点压力表内置光电传感器和控制电路，光电式耐震电接点压力表现场指示压力并可根据设定值大小输出负载大于1A的大功率开关量信号，解决了普通电接点压力表使用中遇到的低电压控制时接触不良易失控，大电流时电接点触点容易烧蚀使用寿命短的问题。

光电式耐震电接点压力表设上、下限二位开关型接点装置，在压力达到设定值时发出信号或通断控制电路，供作业系统自动控制或发讯用；仪表上限在内部电路上做了一些改进，同时有一常开和一常闭触点，使得仪表在上下限区间控制时，外围电路大大简化。

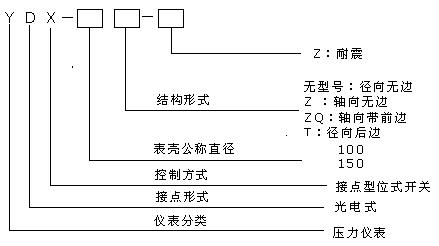

型号命名：

技术参数：

光电式耐震电接点压力表执行标准：JB/T9273-1999;

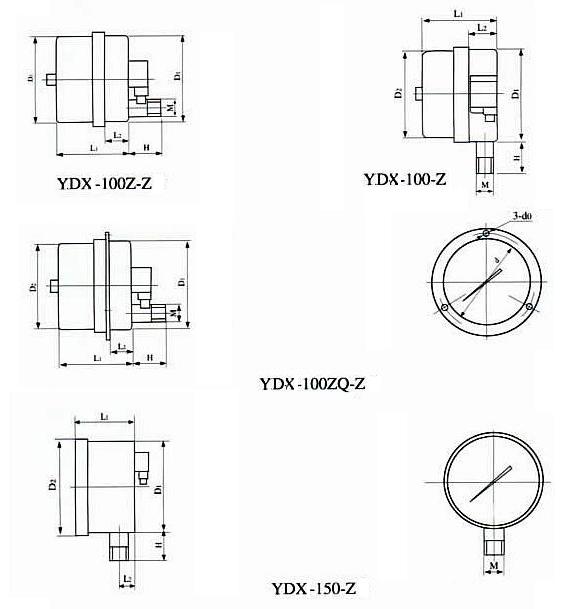

外形尺寸：

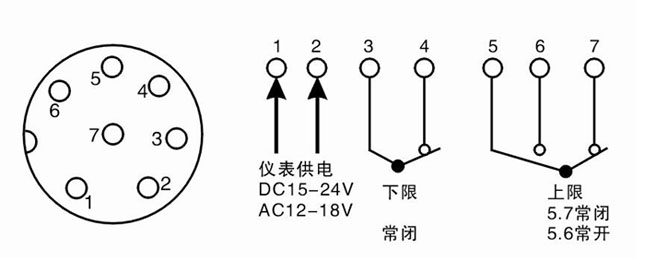

光电式耐震电接点压力表电气连接示意图:

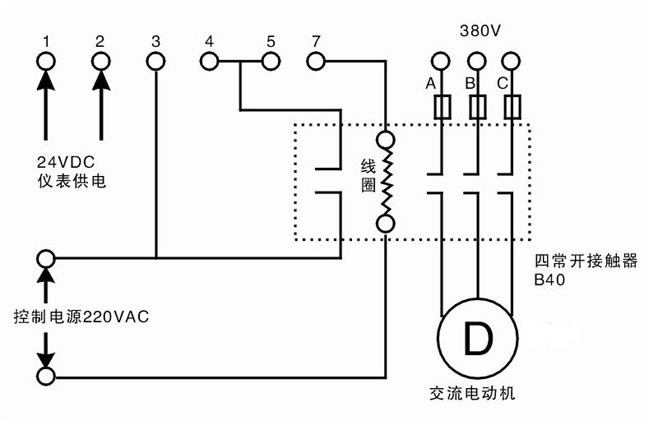

光电式耐震电接点压力表接线示意图：

使用与订货须知：

工作环境应无腐蚀性气体。
接装后请剪除仪表表壳顶部橡胶塞凸起部，令仪表内腔与大气相通，以保证仪表精确度。
订货请说明名称、型号、测量范围。
腐蚀性环境或腐蚀性介质请另行说明。
