双金属电接点温度计WSSX-3/4/5系列

双金属电接点温度计WSSX-4/5系列

双金属电接点温度计带有电接触装置--即机械电接点。当被测介质温度变化时，自由端上的细轴及转向传动机构带动指针及动触点随着温度的变化而转动，当其与定触点接触或断开的瞬间，使电路系统中的继电器及接触器动作，以达到自动控制和报警的目的。它可测量-80℃～500℃范围内的液体、蒸汽和气体介质温度。

型号命名：不锈钢隔膜压力表

      技术参数：

准确度：±1.5%

时间常数：不大于40s

保护管耐压：6.3MPa

电接点额定功率：20VA（无感负载）

工作电流：1A

持续电流：0.6A

工作电压：380VAC，220VDC

仪表执行标准：JB/T8803-1998

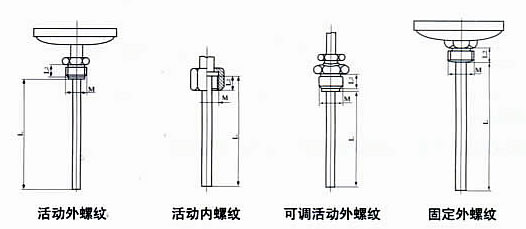

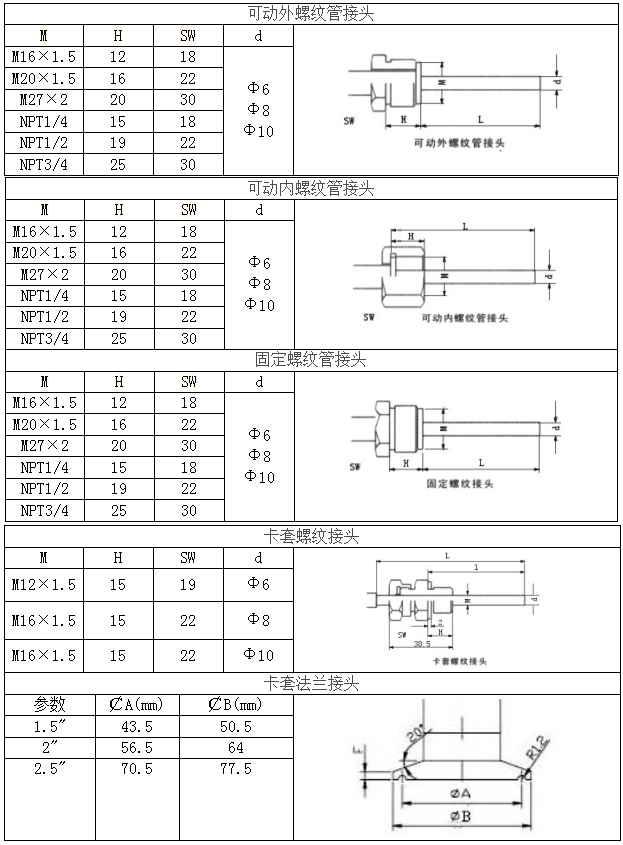

安装方式：

      安装方式

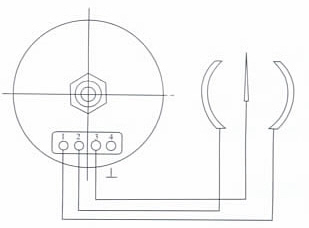

       接线示意图：

使用与订货须知：

1、使用安装时保护管不可弯曲变形，保护管没入介质中长度不得小于100mm，测量大流量或强腐蚀介质时需加保护套管。

2、订货时请说明名称、型号、测量范围、保护管长及安装螺纹。
